Nota 10 Proses Crossection (skew)

Pelan keratan rentas
Terdapat beberapa cara untuk Proses Pelan ni.
Untuk Permulaan ni 2 cara dah cukuplah. dah mahir nanti bolehlah ke 3 dan 4.

Cara Skew.
Bagi aku, ini cara terbaik sebabnya, Senang nak (edit) dan mudah untuk (Interpolate).. (Peringatan) Sebelum anda mulakan langkah ini, Pastikan Semua Contour telah tepat dan betul.

Apa apa hal nak selamat backuplah database tu..
Langkah 1 Zoom dululah.


Ikut contoh je

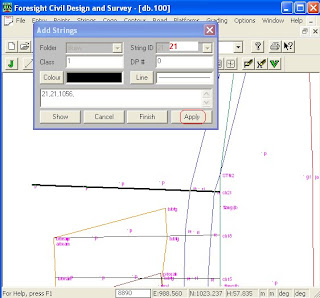

Add String



Pilih point dalam bulatan


String id 3



String id 6


String id 9


String id 12


String id 15


String id 18


String id 21


ok dah siap. SKEW LINE CH.0, CH.3, CH.6 CH.9 CH.12, CH.15, CH.18, DAN CH.21

Langkah 2 (read Skew line)


clik button (read From String)


Nota:-
Rdno = Class
Chainage = String Id
Left pt = Point pertama yang anda clik
Center pt = point kedua (Longsection base)akan diterangkan kemudian
right pt = point 3
band width = jarak offset kiri dan kanan skew line


Tukar Band Width kepada (0.5)


Langkah 3 Display Section


Chainage 00


Clik Next button untuk display Chainage 3


Langkah (Display 2 View)




Tahniah selesai sudah bab ini

kita belajar editlah pulak

a. Cara Nak Tambah point
zoom sekali lagi


Hujung CH.3 sepatutnya dalam bulatan (lihat bawah)


add points


clik dalam bulatan (lihat atas) point Number tukar kepada 5000



Tips
Tekan Esc
Tekan F2


b. Cara kira Aras (Points 5000)


ikut je


tekan OK

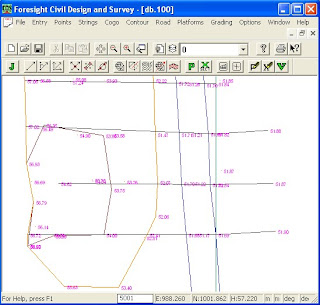

(lihat point 5000 telah dikira arasnya)



c. Cara Tambah Point Dalam Pelan keratan Rentas

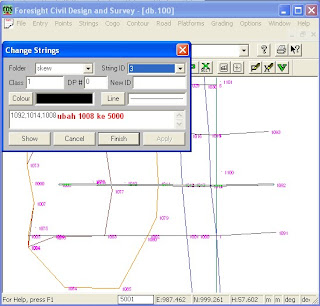

anda hanya perlu ubah line skew


select line dalam bulatan (lihat bawah)


tukar point 1008 kepada 5000



clik Finish


Line Skew telah dipanjangkan


Skew sections (sekali lagi)


Ubah 1008 kepada 5000
tekan 0k


clik button display sections (lihat bawah)


point 5000 telah ditambah dalam crosection plan


d. Buang (delete) point yang tidak berkenaan
(lihat bawah) point 1078. tutup crosection view clik button


zoom sekali lagi


clik button (lihat bawah)


clik semua dalam bulatan (lihat bawah) kemudian tekan OK


point yang akan di buang (lihat bawah) dalam bulatan


tekan button Query


pilih point dalam bulatan (lihat bawah) point number 1080.
Road Number ubah 1 kepada 0


point yang seterusnya (ubah road number) 0


point yang seterusnya (ubah road number) 0


ketiga tiga point yang telah diubah Road Number (Lihat hasilnya dibawah)


Display Sections. Inilah hasil Crosection Plan bagi CH.3 (lihat bawah


kalau rajin editlah point yang seterusnya
Ubah road Number CH yang seterusnya (lihat contoh bawah)

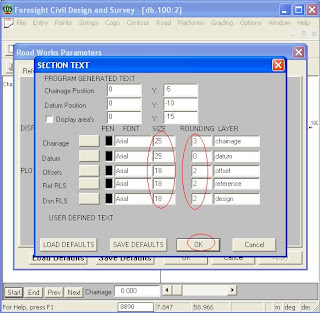

e. cara Setting Format dan Export ke Autocad Dwg file










Langkah Yang seterusnya Aku guna Autocad (mudah he he)
